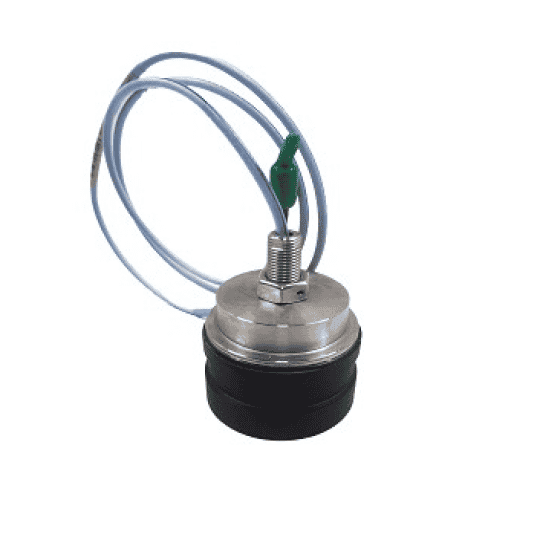

Cảm biến 330876-02-10-00-00

Bently Nevada 330876-02-10-00-00 là một thành phần trong hệ thống giám sát độ rung 3300 XL 11mm Proximity Transducer System. Cụ thể, mã này đại diện cho một Cảm biến tiệm cận (Proximity Probe) được thiết kế để đo các dao động cơ học và vị trí trục trong các máy móc công nghiệp lớn.

Thông số kỹ thuật cảm biến di trục Bently Nevada 330876-02-10-00-00

Dòng 11mm được sử dụng khi dải đo của dòng 8mm tiêu chuẩn không đủ đáp ứng (cần dải đo rộng hơn).

• Dải đo (Linear Range): 4.0 mm (160 mils). Dải đo bắt đầu từ khoảng 0.5 mm (20 mils) tính từ mặt đầu cảm biến.

• Độ nhạy (Scale Factor): 3.94 V/mm (100 mV/mil).

• Nhiệt độ hoạt động:

  • Cảm biến và cáp: $-51°C$ đến $+177°C$.

• Khả năng tương thích: Phải được sử dụng cùng với bộ điều khiển 3300 XL 11mm Proximitor Sensor và cáp nối dài (Extension Cable) phù hợp để đảm bảo tổng chiều dài hệ thống là 5 mét hoặc 9 mét theo thiết kế của bộ Proximitor.

• Vật liệu đầu cảm biến: Polyphenylene sulfide (PPS).

• Vật liệu thân cảm biến: Thép không gỉ AISI 303 hoặc 304.

Một số lưu ý khi lắp đặt

1. Ren (Thread): Vì mã hiệu là 330876, đây là ren hệ mét (M14 x 1.5). Hãy đảm bảo lỗ ren trên vỏ máy tương thích.

2. Độ cách điện: Đảm bảo đầu nối được bọc cách điện (thường dùng ống co nhiệt) để tránh nhiễu tín hiệu do tiếp xúc với vỏ máy.

3. Khoảng cách lắp đặt (Gap): Cần hiệu chỉnh khoảng cách điện áp tĩnh (DC voltage) theo tài liệu của bộ Proximitor trước khi siết chặt cảm biến.
